產品類別:斗式提升機系列
產品簡介:HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度高40m,其特點為,結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣經特殊處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料斗遇阻時,有一定的容讓性能夠有效地保護運動部件,物料溫度不超過250℃。
全國統一銷售熱線:0373-268 2333
HL型環鏈離心斗式提升機產品概述:HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度高40m,其特點為,結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣經特殊處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料斗遇阻時,有一定的容讓性能夠有效地保護運動部件,物料溫度不超過250℃。

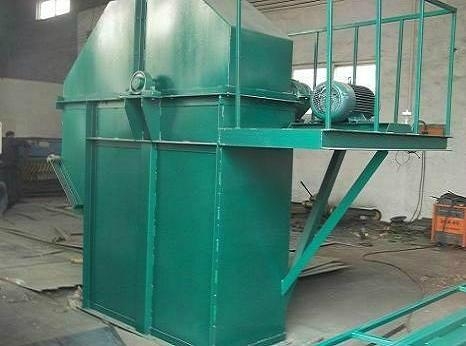

HL型環鏈離心斗式提升機工作原理:我公司生產的HL型環鏈離心斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成(見下圖)。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成(見下圖)。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。

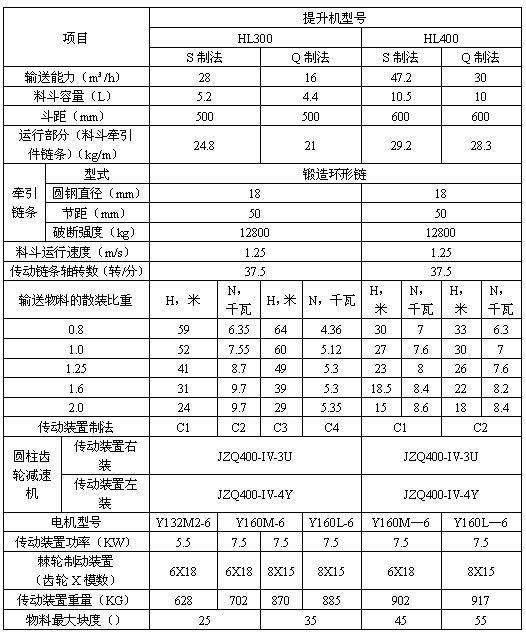

HL型環鏈離心斗式提升機主要 技術參數:
HL型環鏈離心斗式提升機主要特點:
1.運行平穩、輸送效率高;
2.料斗形式多,應優先選用;
3.適應性強、安裝維修方便、壽命長;
4.整機體積小、轉速高、確??焖倬鶆蜉斔汀?br />
HL型環鏈離心斗式提升機工作原理和結構:針對不同的使用要求,本機具有下列不同的制法和裝法:
1、按料斗形狀分為兩種:S制法--帶有深園底形料斗; Q制法--帶有淺園底形料斗;
2、按上部區段卸料口的形式分為兩種:X1 制法--帶有傾斜法蘭的卸料口; X2 制法--帶有水平法蘭的卸料口;
3、按下部區段進料口的形式分為兩種:J1 制法--進料口的斜面與水平面成45 角; J2 制法--進料口的斜面與水平面成60 角;
4、按中間機殼側面檢視門的位置分為四種:K1 制法--中間機殼側面帶有下端左檢視門;K2 制法--中間機殼側面帶有下端右檢視門; K3 制法--中間機殼側面帶有上端左檢視門; K4 制法--中間機殼側面帶有上端右檢視門;
5、按中間機殼端面檢視門的位置分為兩種:Z1 制法--中間機殼端面帶有下端檢視門; Z2 制法--中間機殼端面帶有上端檢視門;
6、按傳動裝置對提升機的相對位置分為兩種:左裝--傳動裝置在左側; 右裝--傳動裝置在右側。
